Alaprajz helyett pontfelhő – hogyan tervezz biztosan, ha nincs eredeti dokumentáció?
Egy belvárosi lakás átalakítása, egy régi irodaház belsőépítészeti megújítása, vagy egy műemléki épület rekonstrukciója. Mindháromban van egy közös pont, amit szinte minden tervező jól ismer: az eredeti alaprajz vagy nem létezik, vagy köszönőviszonyban sincs a valósággal.
A hazai épületállomány jelentős részét évtizedekkel – gyakran több mint száz évvel – ezelőtt tervezték. Az eredeti dokumentáció sokszor megsemmisült, a későbbi átépítések nyomát nem vezette senki, vagy ami megvan, azt utoljára az 1970-es vagy '80-as években frissítették. Az épület közben élt tovább: nyílászárókat cseréltek, falakat mozgattak, csöveket vezettek el – és mindez általában nincs papírra vetve.
Ilyenkor tervezőként két lehetőség előtt állsz: maradsz a hagyományos felmérésnél, vagy 3D lézerszkennelést rendelsz.
A hagyományos mérés buktatói
A mérőszalag, a lézeres távmérő és a kockás papír sok esetben működik. Van azonban néhány olyan helyzet, ahol a hagyományos módszerek gyorsan elérik a korlátaikat:
Nehezen mérhető épületszerkezetek: Boltívek, ívelt falak, szintugrások, rámpák – ezeket kézi eszközökkel szinte lehetetlen pontosan rögzíteni, az eredmény legtöbbször csak erős közelítés. Ha a valós geometria akár csak 1-2 fokot vagy néhány centimétert eltér a rajztól, az általában akkor derül ki, amikor a méretre gyártott bútor nem fér be, vagy a gépészeti kiállások rossz helyre kerülnek.
Belmagasság-változások: Egy régi épületben a padló és a födém ritkán párhuzamos. A kézi mérésnél a hullámzások és ferdeségek szinte mindig elvesznek.
Összetett terek és szerkezetek: Tetőterek, bonyolult lépcsőházak, gépészeti aknák – ezeket hagyományos eszközökkel teljeskörűen dokumentálni rendkívül időigényes, és a végeredmény még így is tele lesz bizonytalansággal.
A visszakövethetőség hiánya: Ha két héttel a felmérés után, a monitor előtt ülve kérdés merül fel egy mérettel kapcsolatban, nincs mihez visszanyúlni. Marad a bizonytalanság vagy az újabb helyszíni kiszállás.
Mit ad a pontfelhő ehelyett?

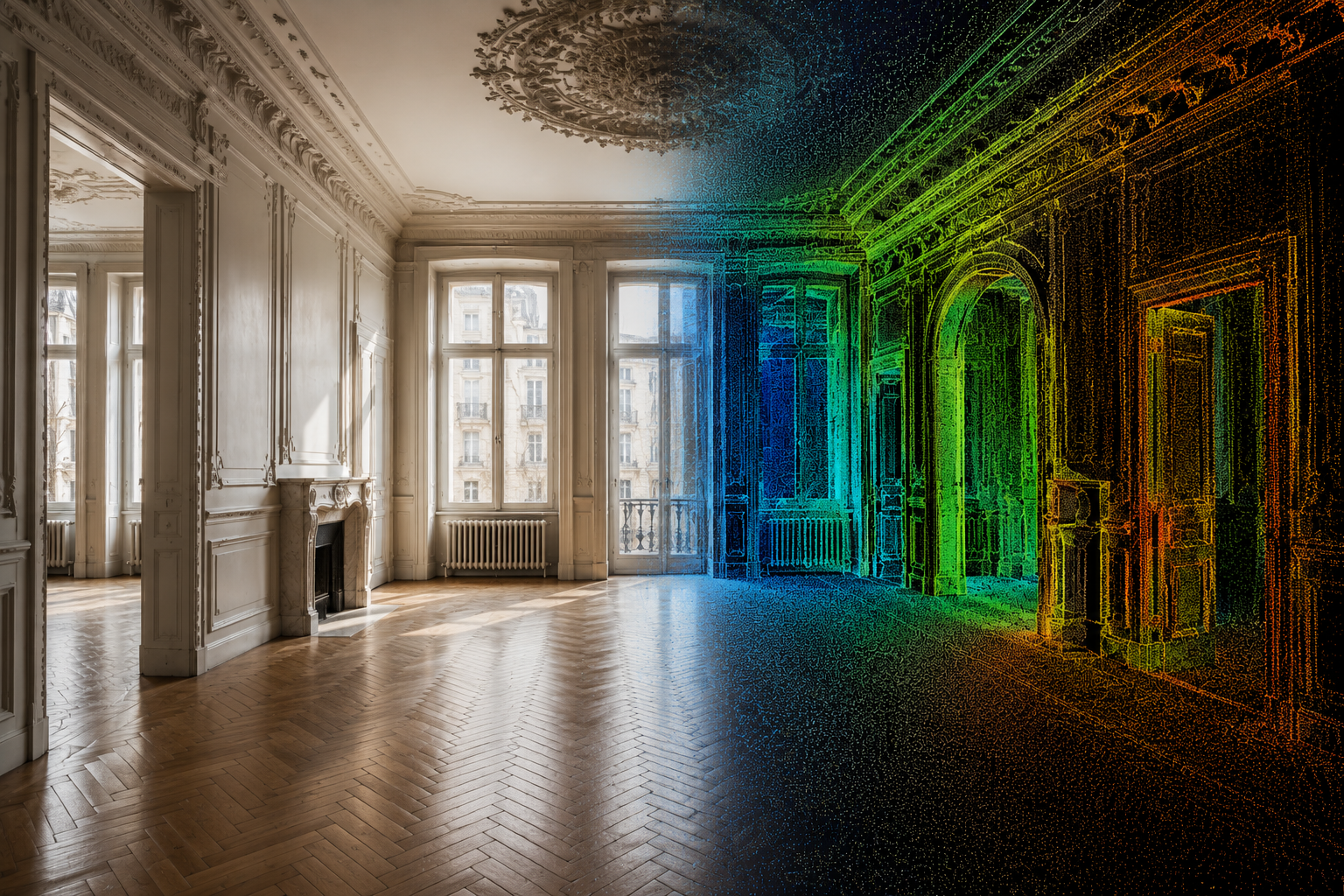

A 3D lézerszkennelés eredménye egy pontfelhő: a valós tér minden egyes felületéről rögzített, milliónyi precíz mérési pont összessége. Ez nem egy egyszerű rajz, hanem maga a valós tér – digitálisan leképezve.
Ebből a precíz adatbázisból a tervező pontosan azt kapja, amire szüksége van:
Valódi méretarányos alaprajzot – nem becsült, hanem a ténylegesen mért adatokból.
Metszeteket – bármelyik irányban, utólag, a szoftverben bárhol átvágva a teret.
Tervező szoftverbe importálható állományt – közvetlenül beilleszthető a BIM munkafolyamatba (pl. Archicad, Revit, ARCHLineXP, stb..).
Virtuálisan bejárható teret – ami a tervezést is segíti, és a megrendelőnek is látványosan megmutatható.
A legnagyobb különbség: A pontfelhő nem „egyszer használatos”. Ha hónapokkal a felmérés után válik kérdésessé egy rejtett sarok vagy magassági pont, nem kell újra autóba ülni. A szakszerűen beszkennelt térből bármikor, utólag is kinyerhető a hiányzó méret.

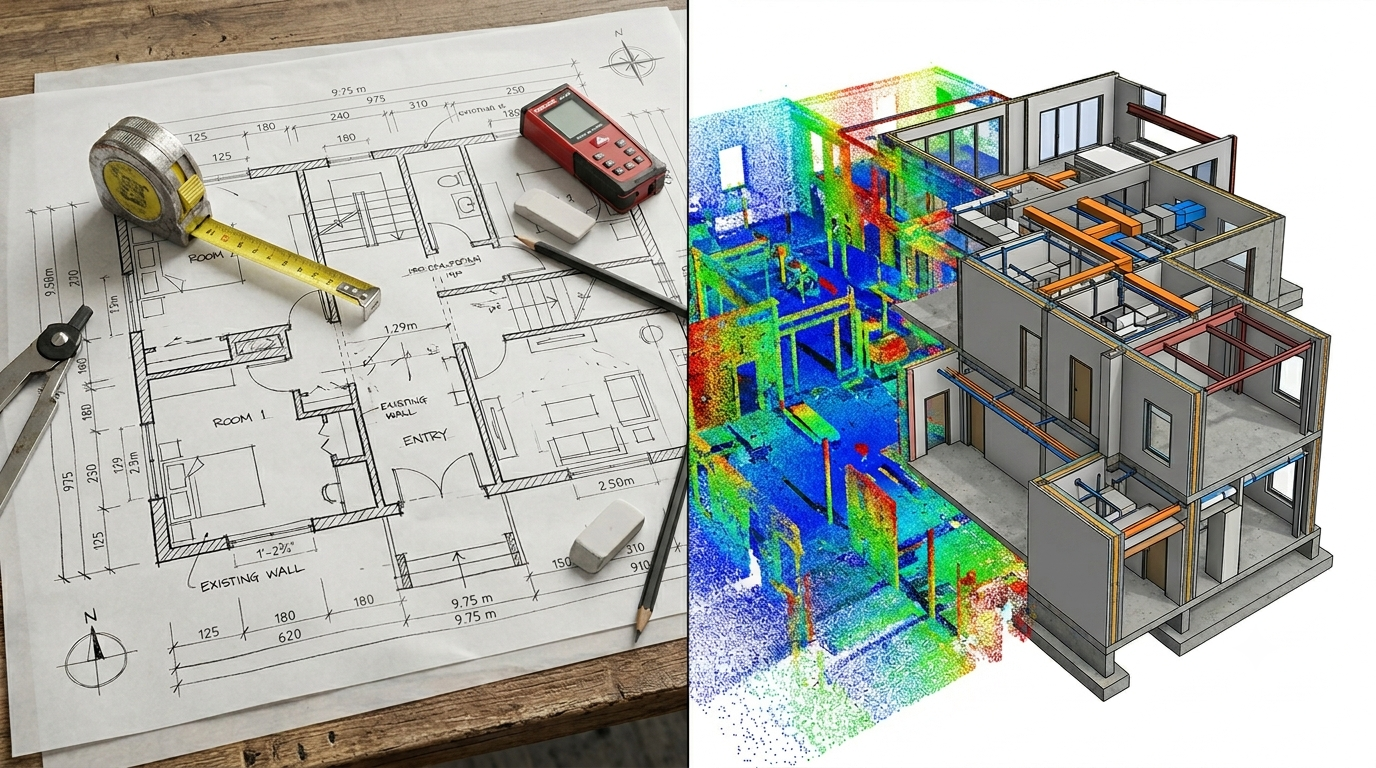

Hagyományos vs 3D alapú felmérés illusztrációja
Miért különösen fontos ez meglévő épületeknél?
Új építésnél elsőre azt gondolhatnánk, hogy tiszta a kép: van kiviteli terv, amihez lehet igazodni. De a valóság itt sem mindig követi pontosan a terveket – egy felmérés a végleges belső kialakítás előtt itt is hasznos visszaigazolás lehet. Meglévő – különösen történelmi vagy régebbi – épületeknél viszont sokszor maga az épület az egyetlen hiteles forrás.
Ilyenkor a pontfelhő nem kényelmi luxus, hanem az egyetlen módja annak, hogy ne a levegőbe tervezzünk.
Nézzünk néhány konkrét helyzetet, ahol ez döntő jelentőségű:
Belsőépítészeti tervezés
Ha a falak valójában nem párhuzamosak és a sarkok nem derékszögűek, az a burkolatkiosztásnál vagy a beépített bútorok elhelyezésénél azonnal kibukik. A 3D felmérés ezeket a strukturális hibákat már a tervezőasztalon láthatóvá teszi.
Gépészeti rendszerek feltérképezése
Mikor derül ki, hogy egy strang vagy vezeték nem ott fut, ahol a régi terveken szerepel? A szkennelés hajszálpontosan rögzíti a meglévő csatlakozási pontokat, kiállásokat, így a tervezési fázisban elkerülhetők a milliós meglepetések.
Épületbővítés és átalakítás
Ha egy meglévő házhoz kell hozzáépíteni, az illesztési pontoknak hajszálpontosnak kell lenniük. A papíron elnagyolt méretek a kivitelezés során komoly csúszásokat és pluszköltségeket generálnak.
Hogyan illeszkedik ez a módszer a modern tervezési folyamatokba?
A szkennelés természetesen nem helyettesíti az építész vagy belsőépítész munkáját – hanem megbízható alapot teremt számára.
A munkafolyamat rendkívül egyszerű:
Helyszíni szkennelés: Egy lakás vagy egy kisebb épület esetében ez mindössze 1-2 órát vesz igénybe.
Adatfeldolgozás: Elkészül a pontfelhő, igény szerint az alaprajzok, metszetek vagy maga a 3D-s BIM modell.
Továbbtervezés: A tervező importálja az adatokat a saját CAD/BIM szoftverébe, és az első perctől kezdve 100%-ig megbízható adatokból dolgozik.
A tapasztalat azt mutatja, hogy aki egyszer átállt a pontfelhő alapú tervezésre, az utána nehezen tér vissza a mérőszalaghoz. Nem azért, mert a technológia adott, hanem mert a bizonytalanság kiszűrésével a tervezési idő drasztikusan lerövidülhet.
Egyetlen kérdés, mielőtt elindítod a következő projektet
Ha meglévő épület átalakításán dolgozol megbízható dokumentáció nélkül, érdemes feltenned magadnak egy egyszerű kérdést:
Mennyibe fog kerülni, ha a kivitelezés közben derül ki, hogy a tervezett megoldás a helyszínen mégsem kivitelezhető?
Egy profi 3D felmérés költsége általában töredéke egy átlagos tervezési díjnak. Ezzel szemben a pontatlan kiinduló adatok miatt elpazarolt idő – a helyszíni visszamérések, a kényszerű átrajzolások és a kivitelezővel való viták – gyorsan felemészthetik a projekt profitját.
A pontfelhő nem csodaszer, de a legbiztosabb kiindulópont. Meglévő épületeknél pedig a nyugodt tervezéshez pontosan erre a biztonságra van szükség.
